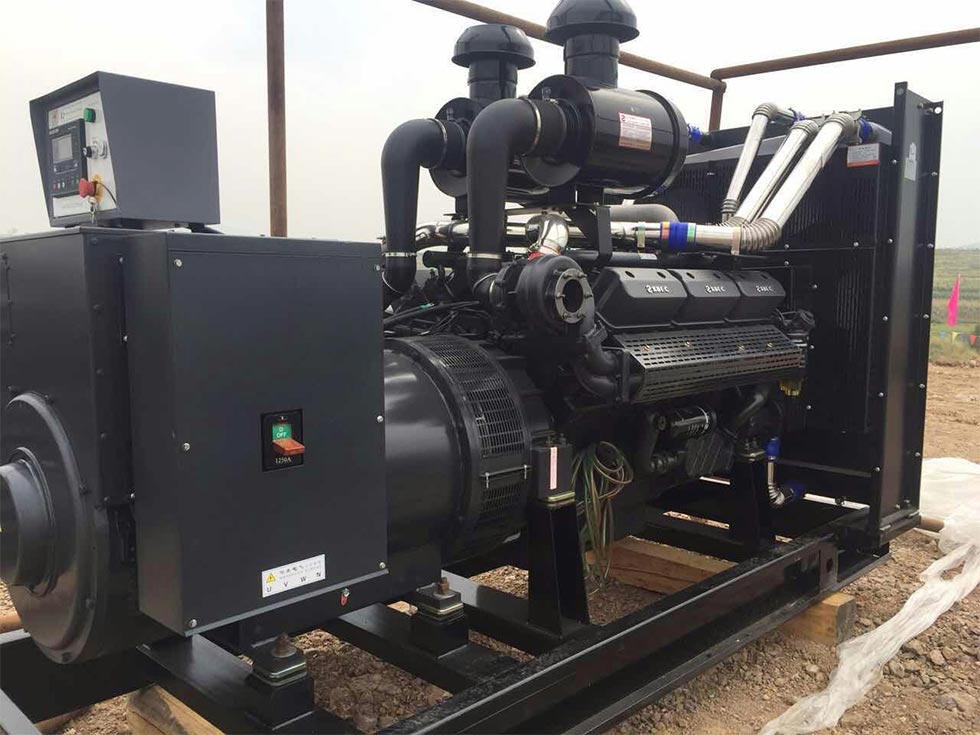

Souprava generátoru 500 kW

500kW generátorová sada od Kecheng je vyrobena v Číně. Jádro jednotky využívá motor Chongqing Cummins a Lille Bezkomutátorový generátor Semir v kombinaci se samospouštěcím řídicím systémem dosahuje vysoké spolehlivosti a rychlosti odpověď. Napájení se automaticky spustí do 15 sekund po odpojení hlavního napájení a pohotovostní výkon je až 500 kW. Tento produkt využívá integrovaný design kontejnerů, kompaktní strukturu, snadno se přemístit a nainstalovat a splňuje příslušné národní a mezinárodní normy. Má nízkou spotřebu paliva během provoz a stabilní výkon, díky čemuž je zvláště vhodný pro místa s extrémně vysokými požadavky na kontinuita napájení, jako jsou nemocnice, datová centra, průmyslové parky a podpora velkých akcí.

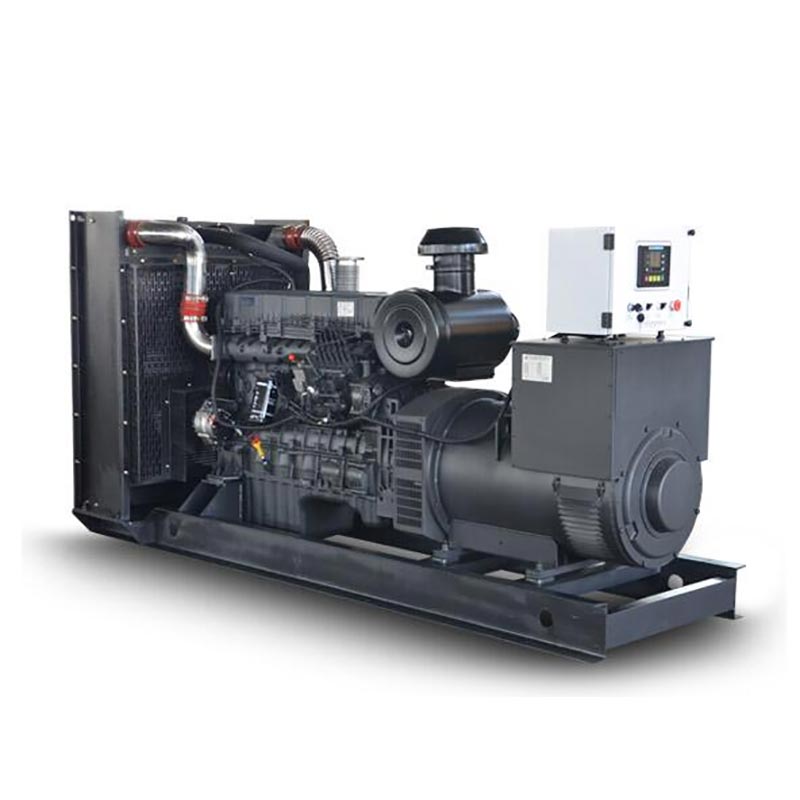

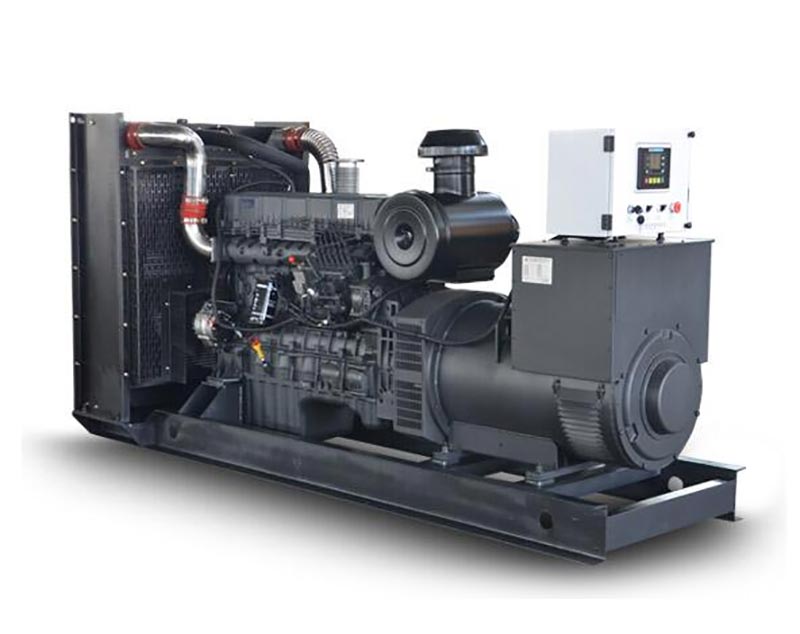

Výkres vzhledu elektrocentrály Kecheng 500kW

Hlavní výhoda

Analýza výkonu motoru Cummins

Motor Chongqing Cummins KTA19-G8 jako výkonové jádro jednotky využívá šestiválcové řadové uspořádání, průměr válce × zdvih 159 mm × 159 mm, zdvihový objem 18,9 l a dosahuje rezervního výkonu 575 kW díky mezichlazení turbodmychadlem technologie. Jeho systém přímého vstřikování paliva PT v kombinaci s elektronickým regulátorem snižuje spotřebu paliva spotřeba až na 206 g/kw·h (75% zatížení), což je o 8 % méně než u podobných modelů. Návrh vysokopevnostní litinový blok válců a integrální klikový hřídel z kované oceli zajišťuje generální opravu interval přesahuje 20 000 hodin a je vhodný pro široký rozsah teplot od -20 ℃ do 40 ℃.

Technické přednosti generátorů Leroy Somer

Bezkomutátorový generátor Lillesemma (třída ochrany IP23, třída izolace H) využívá automatickou regulaci napětí AVR systém, rychlost úpravy napětí v ustáleném stavu ≤±1%, doba obnovení přechodného napětí < 3 sekundy, aby byla zajištěna bezpečná provoz citlivých zátěží, jako jsou lékařské vybavení a přesné přístroje. Generátor je vybaven a Budicí systém PMG s permanentními magnety, který udržuje stabilní výkon i při kolísání elektrické sítě. The telefonní harmonický koeficient THF je menší než 2%, což splňuje přísné požadavky na kvalitu energie komunikační základnové stanice atd.

Inteligentní samostartovací systém

500kW dieselagregát je vybaven LCD čínským numerickým řídicím systémem z tekutých krystalů, podporuje ATS duální přepínání napájecího zdroje a funkce detekce síťového podpětí (doba odezvy < 0,5 sekundy), třikrát logika opakování spuštění a vlastní diagnostika poruch. Startovací systém 24V DC v kombinaci s vodním pláštěm ohřívač, dosahuje úspěšnosti startu 99 % v prostředí -15℃. Modul vzdáleného monitorování může nahrát 16 provozní parametry, jako je napětí, frekvence a tlak oleje v reálném čase, a podporují přístup k datům mezi nimi mobilní aplikace a PC.

Technický parametr

Funkce generátoru

Zdůrazňuje strukturální design

• Modulární uspořádání: Motor, generátor a řídicí systém jsou flexibilně propojeny pomocí podložek tlumících nárazy snížit přenos vibrací (amplituda ≤0,3 mm) a prodloužit životnost zařízení.

- Optimalizace nízkého hluku: Použitím dvouvrstvého zvukového izolačního krytu (vnitřní vrstva zvuk pohlcující bavlna + vnější vrstva ocelového plechu), v kombinaci s impedančním kompozitním tlumičem lze hluk snížit na 75 dB (a jako doplněk je vyžadován modul zvukotěsného boxu).

- Pohodlná údržba: Olejový filtr motoru, palivový filtr a další zranitelné části jsou umístěny centrálně. Každodenní údržba nevyžaduje demontáž periferních součástí, což ušetří 50 % času údržby.

Přizpůsobivost prostředí

Jednotka prošla zkouškou formy GB/T 2423.16 (stupeň ≤2) a zkouškou seismické pevnosti (horizontální zrychlení 0,2 g), a může pracovat po dlouhou dobu v prostředí s nadmořskou výškou ≤ 1000 m a relativní vlhkostí ≤ 90 % (ne kondenzace). Palivový systém je kompatibilní s 0# diesel (léto) a -10# diesel (zima) a je vybaven separátor oleje a vody (s přesností filtrace 10μm) pro zajištění spolehlivosti v oblastech s palivem s vysokým obsahem síry obsahu.

Způsob použití

Proces kontroly před spuštěním

• Palivový systém: Zkontrolujte, zda je hladina paliva v palivové nádrži ≥30 %, otevřete palivový ventil a vytlačte všechen vzduch z nádrže. potrubí (stlačujte palivové čerpadlo rukou, dokud se odpor nezvýší). - Elektrický systém: Napětí baterie ≥24V, na ovládacím panelu se zobrazí „pohotovostní“ stav a tlačítko nouzového zastavení je resetováno. - Mechanická kontrola: The hladina oleje by měla být mezi značkou H/L na měrce, hladina chladicí kapaliny by měla dosahovat dvou třetin expanze nádrž a napnutí řemenu ventilátoru by mělo být takové, aby průhyb lisu byl 10-15 mm.

Kroky operace spouštění

• Automatický režim: Otočte knoflík ovládacího panelu do polohy „Automatic“ a systém přejde do monitorování napájení ze sítě stát. Automaticky se spustí při přerušení napájení ze sítě (čas přepnutí ATS po úspěšném spuštění je kratší než 10 sekund).

- Manuální režim: Stiskněte a podržte tlačítko "Start" po dobu 3 sekund. Jakmile otáčky stoupnou na 1500ot/min a napětí stabilizuje, zavřete výstupní jistič (pozor, měřič frekvence ukazuje 50±0,5Hz).

- Požadavky na zatížení: Po nastartování běžte 3 minuty naprázdno (tlak oleje ≥0,3 MPa), postupně zvyšujte zatížení na 50 % a po 10 minutách běhu lze zvýšit na plnou zátěž.

Specifikace operace vypnutí

• Normální vypnutí: Nejprve sejměte zátěž a nechte motor běžet na volnoběh po dobu 5 minut (aby se zabránilo tomu, že turbodmychadlo přehřátí), stiskněte tlačítko "Stop" a poté, co rychlost klesne na 0, zavřete palivový ventil.

- Nouzové zastavení: Když je tlak oleje nižší než 0,2 MPa, teplota vody je vyšší než 105 ℃ nebo abnormální se objeví zvuky, okamžitě stiskněte červené tlačítko nouzového zastavení. Po incidentu je třeba závadu předem zkontrolovat restartování.

- Dlouhodobé vypnutí: Spusťte jednou týdně (běžte 30 minut), vyměňte elektrolyt baterie jednou za měsíc (pokud okolní vlhkost je vyšší než 75 %) a do palivové nádrže přidejte konzervační látky.

Opatření

Environmentální požadavky

• Místo instalace: Vzdálenost mezi jednotkou a stěnou by neměla být menší než 1,5 m a plocha vzduchu vstupní otvor by neměl být menší než 2,5 ㎡, aby byla zajištěna cirkulace studeného vzduchu (na každý kW je zapotřebí 3 m³/min objemu vzduchu moci).

- Požadavky na emise: Výfukové potrubí musí být opatřeno krytkou proti dešti. Sklon vodorovného řezu nesmí být menší než 3°. Výstup by měl být umístěn v dostatečné vzdálenosti od vstupu vzduchu (ve vzdálenosti více než 5 metrů). zabránit zpětnému toku výfukových plynů.

- Předpisy požární ochrany: Počítačová učebna je vybavena 2 8kg suchými práškovými hasicími přístroji. Vzdálenost mezi olejovou nádrží a jednotkou by měla být více než 1 m. Půda by měla být ošetřena, aby se zabránilo prosakování oleje (je doporučuje se použít nátěr epoxidovou pryskyřicí).

Cyklus údržby

Bezpečnostní varování

Je přísně zakázáno otevírat zábradlí během provozu. Povrchová teplota krytu konce generátoru může dosáhnout 120 ℃, což je náchylné k popálení. Před údržbou je nutné odpojit hlavní jistič a provést „Do Visela cedule Not Close“. Doba vybíjení kondenzátoru by neměla být kratší než 5 minut. Během bouřkové sezóny, odpor uzemnění by měl být testován na ≤4Ω a provozní napětí bleskojistky by mělo být nastaveno na 420V (síťové napětí).

Případ aplikace

500kW generátorová sada Kecheng slouží klíčovým projektům, jako je automatizovaný terminál přístavu Qingdao (bude uveden do provozu v roce 2023) a systém nouzového napájení nemocnice Qilu (bude instalován v roce 2024). Během letního přídělového období ve Weifangu v roce 2024 přijala určitá chemická společnost tuto jednotku, aby zajistila nepřetržitý provoz klíčových výrobních linek. Poskytoval energii po dobu celkem 1 260 hodin s průměrnou střední dobou mezi poruchami 480 hodin. Spotřeba paliva byla snížena o 1,2 tuny ve srovnání se stejnou výkonovou značkou.
