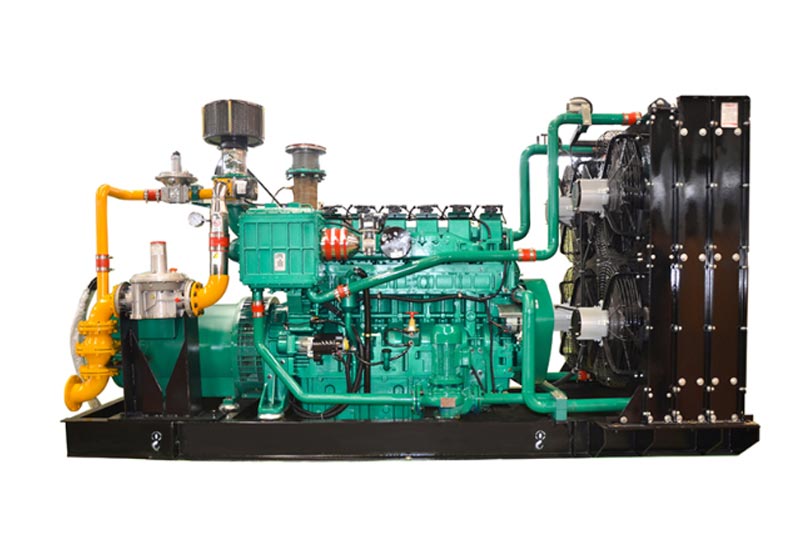

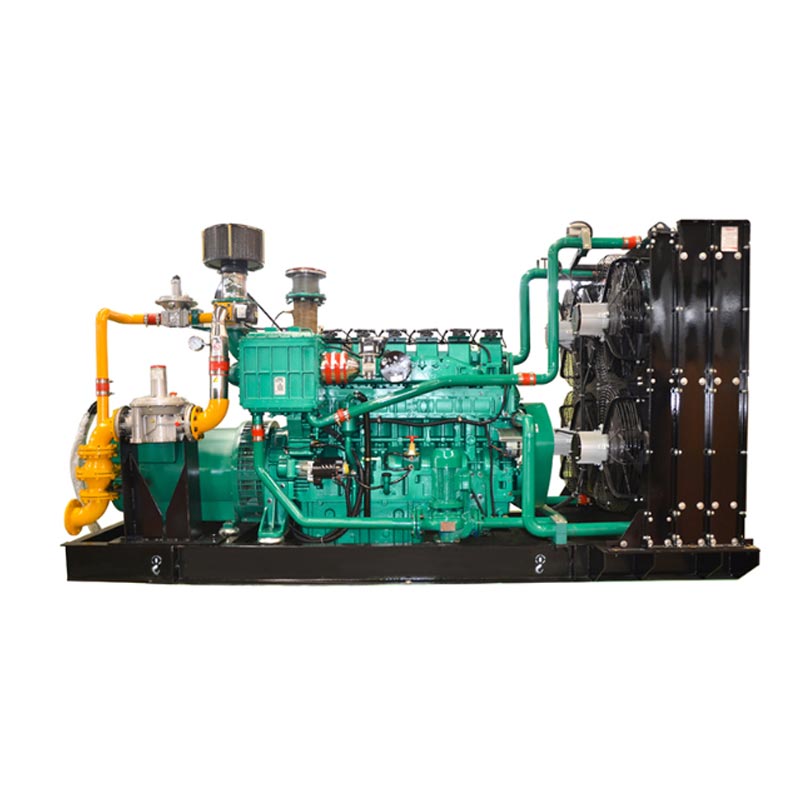

Souprava generátoru bioplynu pro prasečí farmu

Souprava generátoru bioplynu China Kecheng pro prasečí farmu dokáže zpracovat hnůj a odpadní vody z prasečích farem a získat energii soběstačnost. Toto zařízení je speciálně navrženo pro přeměnu bioplynu z chovů hospodářských zvířat. Dokáže se přizpůsobit kolísání koncentrace bioplynu a obsahu nečistot a fungují stabilně pro výrobu energie. Jednotka přijímá an integrovaný design, včetně předúpravy bioplynu, vysoce účinného spalovacího motoru, generátoru a odpadu zařízení na rekuperaci tepla. Nejenže vyrábí elektřinu, ale také rekuperuje tepelnou energii pro výrobu nebo každodenní život, čímž se zvyšuje komplexní míra využití energie. Výkon produktu se pohybuje od 50 do 200 kilowattů a lze přizpůsobit podle specifického rozsahu zásob a produkce bioplynu v chovné farmě. Jádro komponenty jsou dodávány s dvouletým nebo 8 000 hodinovým záručním servisem. Tento systém může pomoci i malým a středním velkochovy prasat efektivně dosahují využití zdrojů hnoje a odpadních vod, snižují provozní náklady a vybudovat ekologický a energeticky úsporný model kruhové výroby.

Aplikační scénáře (Exkluzivní scénáře pro prasečí farmy)

1. Prasečí farma využívá vlastní napájení

• Použitelné scénáře: Osvětlení vepřína, zařízení na zpracování krmiva (drtiče, míchačky), kontrola prostředí zařízení (ventilátory, vodní clony, termostaty), zařízení na úpravu hnoje (míchací čerpadla, separátory pevných látek a kapalin)

• Základní hodnota: Nahrazuje napájení z elektrické sítě a snižuje náklady na elektřinu (vypočteno na základě a prasečí farma s 500 prasaty na skladě generuje průměrně 120 kW · h elektřiny za den, což ušetří přibližně 30 000 juanů v poplatcích za elektřinu ročně). Při výpadku proudu slouží jako nouzový zdroj energie zajistit, aby nebyla přerušena ventilace a regulace teploty v chlívku, čímž se zabrání úhynu prasat kvůli stresu.

2. Rekuperace a využití odpadního tepla bioplynu

• Použitelné scénáře: Zimní vytápění vepřín (líhně selat, výkrmny prasat), izolace v bioplynu fermentační nádrže (udržování fermentační teploty 35-40 ℃ a zvýšení produkce bioplynu), ohřev/horko voda v obytných prostorech zaměstnanců

• Základní hodnota: Míra rekuperace odpadního tepla generátoru je ≥80 %. 50kW model dokáže průměrně obnovit 150 MJ tepla za den, které pokrývají potřeby vytápění vepřína o rozloze 1000 metrů čtverečních, snižují náklady na uhlí/plyn vytápění a dosažení dvojích výhod „výroba energie + vytápění“.

3. Výroba elektřiny připojená k síti (zvýšený příjem z přebytečné elektřiny)

• Použitelné scénáře: Velké chovy prasat (se stavem přes 2 000 prasat), dostatečná produkce bioplynu (denně výroba bioplynu ≥500 metrů krychlových) a přebytečná elektřina po vlastní spotřebě je připojena k národní elektřině mřížka

• Základní hodnota: Užijte si novou národní dotaci na připojení k energetické síti (0,3–0,5 juanu/kW · h) s ročním elektřina připojená k síti přibližně 1,2 milionu kW · h pro model s výkonem 200 kW, což generuje další příjem ve výši 360 000-600 000 juanů. Zároveň plní požadavky politiky ochrany životního prostředí a pomáhá prasečí farmě udělen titul „Ukázková farma zeleného chovu“.

4. Podpůrná zařízení pro čištění hnoje a odpadních vod

• Použitelné scénáře: Soupravu generátoru bioplynu pro prasečí farmu lze propojit s fermentory bioplynu a separátory pevných a kapalných látek v prasečích farmách. Moc generovaný generátorovou soustrojí je přímo dodáván do systému zpracování hnoje a tvoří energetický cyklus "hnůj → bioplyn → elektřina → úprava hnoje"

• Základní hodnota: Řešit problém vysokých nákladů na elektřinu pro zařízení na čištění hnoje a odpadních vod a zároveň snížit znečištění životního prostředí způsobené přímými emisemi bioplynu a splňující požadavky na ochranu životního prostředí „Předpisy o prevenci a omezování znečištění z velkochovů hospodářských zvířat a drůbeže“.

Výhody produktu (navrženo pro řešení bolestivých míst na prasečích farmách)

Technické parametry (běžně používané modely v chovech prasat)

Technické vlastnosti (Design na míru pro prasečí farmy)

1. Specializovaný systém předúpravy bioplynu

• Kechengova „Třístupňová jednotka předúpravy“ : první stupeň suchého odsíření (odstranění sirovodíku, aby se zabránilo koroze spalovacích motorů), cyklónová dehydratace druhého stupně (oddělování vodní páry od bioplynu do zabránit hromadění vody v lahvích) a ventilem pro stabilizaci tlaku třetího stupně (stabilizující tlak bioplynu na vyhnout se nestabilním otáčkám jednotky v důsledku kolísání produkce bioplynu), což je vhodné pro charakteristiky „vysoká síra, vysoká vlhkost a velké kolísání produkce“ bioplynu v chovech prasat.

2. Energetický systém odolný proti korozi

• Spalovací motor je vybaven speciálními pístními kroužky na bioplyn (z litiny odolné proti opotřebení s chromovanou vrstvou) a ventily (vyrobené z nerezové oceli), které odolávají korozi sirovodíkem v bioplynu a mají životnost prodlouženou na 15 000 hodin (o 50 % delší než u běžného dieselového motoru komponenty). Zapalovací svíčka má antikarbonový design, který zabraňuje nedokonalému spalování bioplynu způsobuje usazování uhlíku a vede k selhání zapalování.

3. Exkluzivní inteligentní řídicí systém pro chovy prasat

• Vybavený speciálním ovladačem KCPLC-02 pro prasečí farmy, podporuje: ① Automatickou adaptaci bioplynu koncentrace (automatické snížení zátěže, když je koncentrace metanu nižší než 45% a automaticky zvýšení zátěže, když je vyšší než 75 %, aby se zabránilo vyhasnutí plamene); ② Je spojeno s ovládáním teploty bioplynového vyhnívacího zařízení (odpadní teplo z generátorového soustrojí je upřednostňováno pro izolaci bioplynového vyhnívacího zařízení, a ventil odpadního tepla se automaticky otevře, když teplota klesne pod 35 °C). ③ Vzdálené sledování přes mobil APP (zobrazení výroby energie, spotřeby bioplynu a poruchových alarmů, vhodné pro vzdálenou správu prasečí farmy manažeři).

4. Návrh pro stupňovité využití odpadního tepla

• Přijměte „dvousmyčkové rekuperace odpadního tepla“: První smyčka rekuperuje odpadní teplo vody ve vložce válce spalovacího motoru (s teplotou 80-90 ℃) a dodává jej k vytápění v chlívku; The druhý okruh rekuperuje odpadní teplo z výfukových plynů (s teplotou 400-500 ℃) a ohřívá cirkulace vody ve vyhnívací nádrži na bioplyn přes tepelný výměník pro udržení fermentační teploty, dosažení energetického cyklu „výroba energie → vytápění → zvýšená produkce bioplynu“, čímž vznikne o 15 % více energie hodnotu než běžné jednotky.

5. Bezpečnostní provedení v nevýbušném provedení

Elektrický systém jednotky je v nevýbušném provedení Ex dⅡB T4 (vhodný pro hořlavé a výbušné vlastnosti bioplynu). Potrubí bioplynu je vyrobeno z nerezové oceli 304 (odolné proti korozi a odolný proti výbuchu). Systém předúpravy je vybaven alarmem úniku bioplynu (citlivost ≤0,1 % VOL), který vyhovuje normě "Elektrické zařízení pro výbušné plynové atmosféry" GB 3836.1. Zajistěte trezor provozování chovu prasat.

Metoda použití (jednoduchý provozní proces pro prasata)

1. Kontrola před spuštěním (denně povinná)

2. Startovací provoz (hlavně v automatickém režimu)

1. Spusťte systém předúpravy: Otevřete výstupní ventil fermentoru bioplynu, spusťte systém předúpravy (odsiřovací ventilátor, odvodňovací čerpadlo) a nechte jej běžet 5 minut. Po čistotě bioplynu (metan koncentrace ≥50 %) a tlak se stabilizuje, otevřete ventil vedoucí bioplyn do jednotky.

2. Spuštění jednotky: Klikněte na "Auto Start" na dotykové obrazovce ovladače. Poté, co se jednotka předehřeje po dobu 30 sekund (prodlouženo na 1 minutu v prostředí s nízkou teplotou), spusťte jej. Sledujte rychlost otáčení (postupně zvyšujte na 1500 ot./min.), vstupní tlak bioplynu (0,8-1,2 kPa) a napájecí napětí (380 V±5 %). Jakmile parametry stabilizovat, načíst automaticky (první zatížení nepřesáhne 50 %). Běhejte 10 minut a poté zvyšte na maximum zatížení.

3. Využití odpadního tepla Nastavení: Nastavte ventil rekuperace odpadního tepla podle potřeby. Když prasárna vyžaduje topení, otevřete "topný okruh". Když digestoř bioplynu potřebuje izolaci, otevřete „izolaci bioplynu okruh“. Regulátor automaticky sleduje teplotu a upravuje otevření ventilu.

3. Monitorování provozu (denní řízení)

• Každé dvě hodiny zaznamenávejte klíčové parametry: výrobu energie, spotřebu bioplynu, koncentraci metanu a další teplota přívodu odpadního tepla (vytápění pro vepříny ≤60℃, izolace pro bioplynové vyhnívací nádrže ≤40℃). Když bioplyn zjistí, že koncentrace je nižší než 45 %, okamžitě zkontrolujte stav fermentace fermentoru bioplynu (např jako rychlost posuvu, frekvence míchání).

• Ovládání alarmu regulátoru: Pokud se objeví alarmy jako „Nízký tlak bioplynu“ (zkontrolujte výstupní ventil bioplynu digestoř), "vysoká teplota vody" (vyčištění vodního kamene v chladicím systému) nebo "selhání odsiřovače", zatížení se musí nejprve snížit a stroj vypnout. Teprve po odstranění závady může být stroj restartován.

4. Vypnutí (na konci každého dne nebo v případě poruchy)

1. Snížení zátěže a vypnutí: Nejprve postupně odlehčete (snižte zátěž na 0), uzavřete ventil spojující bioplyn do jednotky, nechte systém předúpravy v chodu po dobu 5 minut (vypusťte zbytkový bioplyn v potrubí), poté klikněte na "Stop" na ovladači a jednotka poběží bez zátěže po dobu 3 až 5 minut, než se zastaví.

2. Vypnutí systému: Vypněte systém předúpravy (ventilátor odsíření, odvodňovací čerpadlo), zavřete výstupní ventil fermentoru bioplynu (při delším odstavení stroje), zkontrolujte, zda nedochází k úniku bioplynu nebo oleje prosakování z jednotky a očistěte prach na povrchu jednotky.

3. Záznam dat: Zaznamenávejte celkovou výrobu energie, celkovou spotřebu bioplynu a dobu provozu za den jako podkladem pro nákladové účetnictví a žádost o dotaci.

Bezpečnost a ochrana (klíčová pravidla pro chov prasat)

1. Bezpečnost instalace (Základní požadavky)

• Normy pro výběr místa: Jednotka by měla být instalována ve směru po větru od vyhnívací nádrže na bioplyn (alespoň 10 metrů od digestoře bioplynu), daleko od prostoru pro skladování krmiva vepřína a zdrojů otevřeného ohně (např. jako kotle a kamna). Prostor instalace by měl mít dobré větrání (s hodinovým objemem větrání při nejméně 20násobek objemu jednotky) a podklad by měl být nejiskřící (jako je cement + antistatický nátěr).

• Konstrukce odolná proti výbuchu: Potrubí na bioplyn musí používat potrubní armatury odolné proti výbuchu (jako jsou měděné ventily, aby se zabránilo jiskry z nárazu) a na každých 10 metrů by měl být instalován jeden nevýbušný přetlakový ventil potrubí. Elektrická zařízení (jako osvětlení a vypínače) musí být odolná proti výbuchu. Je přísně zakázáno pro práci v blízkosti jednotky používejte nástroje, které nejsou odolné proti výbuchu.

• Konfigurace protipožární ochrany: Oblast instalace je vybavena 2 4kg suchými práškovými hasicími přístroji (≤5 metrů od jednotky) a požární pískoviště (o objemu ≥0,5 m³). Výstražné značky jako "No Open Flame" a Zřizují se „hořlavé a výbušné“ a pravidelně se kontroluje účinnost zařízení požární ochrany.

2. Provozní bezpečnost (personální normy)

• Certifikovaný personál: Obsluha musí projít specializovaným školením společnosti Kecheng Electric Power (bezpečnost bioplynu, jednotka provozu), absolvují hodnocení a před nástupem do funkce získají certifikát. Nelicencovaný personál je přísně zakázáno provozovat jednotky.

• Provozní kontraindikace: Nerozebírejte potrubí na bioplyn ani komponenty odolné proti výbuchu, když je jednotka zapnutá v provozu. V prostoru instalace nekuřte ani nepoužívejte otevřený oheň. Při kontrole úniku bioplynu aplikujte mýdlovou vodou ke spojům potrubí (detekce otevřeného plamene je přísně zakázána). Pokud se objeví bubliny, zastavte stroj ihned k manipulaci.

• Osobní ochrana: Při práci používejte antistatický pracovní oděv a protiskluzovou obuv. Používejte protiprachové masky a rukavice při kontaktu s odsiřovacími činidly (aby nedošlo k podráždění pokožky odsiřovači). Dotkněte se spínače statické elektřiny zařízení před vstupem do prostoru instalace (k uvolnění statické elektřiny z lidského těla).

3. Udržujte bezpečnost (pravidelná kontrola)

• Přerušení napájení a plynu: Před údržbou je nutné odpojit napájení jednotky (vypněte hlavní vypínač spínač), ventil bioplynového potrubí by měl být uzavřen a zbytkový bioplyn v potrubí by měl být uzavřen proplachování dusíkem nebo vzduchem (práce může být provedena až poté, co je detekována koncentrace metanu ≤ 0,5 % VOL). Měl by být zavěšen výstražný nápis „Probíhá údržba, nespouštějte“.

• Údržba součástí: Výměna odsiřovače by měla být prováděna v dobře větraném prostředí. Starý odsiřovač je třeba utěsnit (aby se zabránilo znečištění životního prostředí). Při revizi vnitřního spalování motorů, je přísně zakázáno používat nástroje, které mohou snadno vytvářet jiskry (jako jsou ocelové klíče; doporučuje se používat měděné klíče).

• Pravidelná kontrola: Citlivost alarmu úniku bioplynu a těsnicí výkon je odolný proti výbuchu revize elektrických zařízení se provádí jednou měsíčně. Tloušťka stěny bioplynového potrubí se kontroluje jednou za rok čtvrtina (aby se zabránilo korozi a perforaci). Komplexní posouzení bezpečnosti provádí společnost Kecheng Electric Energetický inženýr jednou ročně.

4. Reakce na mimořádné události (náhlé situace)

• Únik bioplynu: Okamžitě zastavte stroj, zavřete nádrž na bioplyn a bioplynový ventil jednotky, zapněte všechny ventilační zařízení v prostoru instalace, evakuujte personál proti větru a přísně zakažte vypínač jakéhokoli elektrického zařízení (jako jsou světla, mobilní telefony). Poté, co koncentrace metanu klesne pod 0,5 %, zkontrolujte místo úniku a opravte jej.

• Nehoda požáru: Okamžitě zastavte stroj a přerušte přívod plynu. K vložení použijte suchý práškový hasicí přístroj uhaste oheň (nepoužívejte vodu k hašení ohně, protože bioplyn je lehčí než vzduch a voda jej nemůže zakrýt). v současně zavolejte na linku 119, evakuujte personál vepřína a prasata do bezpečného prostoru. Po uhašení požáru, prozkoumejte příčinu požáru (např. elektrický zkrat nebo vznícení otevřeného plamene).

• Odstavení jednotky při poruše: V případě odstávky z důvodu přerušení dodávky bioplynu bude záložní zdroj energie (např. nafta generátor) by měl být okamžitě aktivován, aby bylo zajištěno větrání a regulace teploty v chlívku. Pokud se souprava generátoru bioplynu pro prasečí farmu zastaví kvůli mechanické závadě, kontaktujte prosím poprodejní servis společnosti Kecheng Electric Power (400-xxx.xxxx). my odpoví do 2 hodin a provede opravu na místě do 24 hodin.
