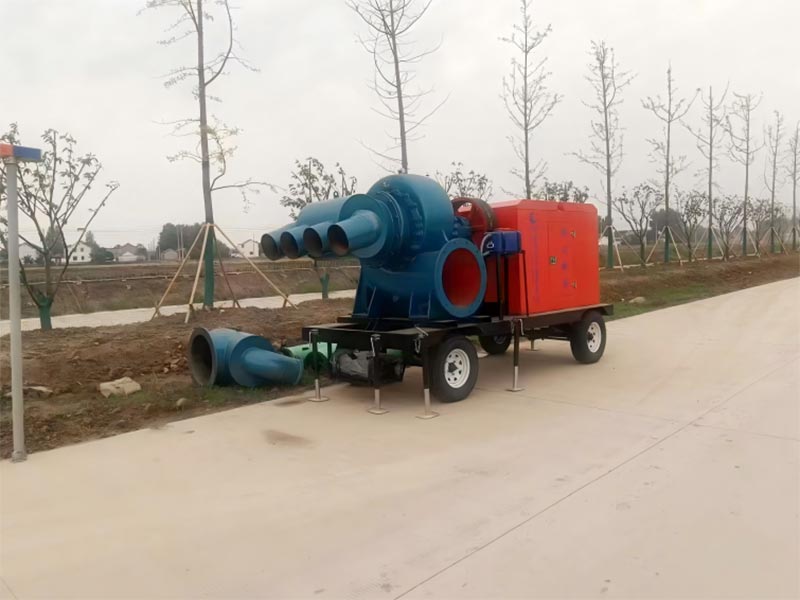

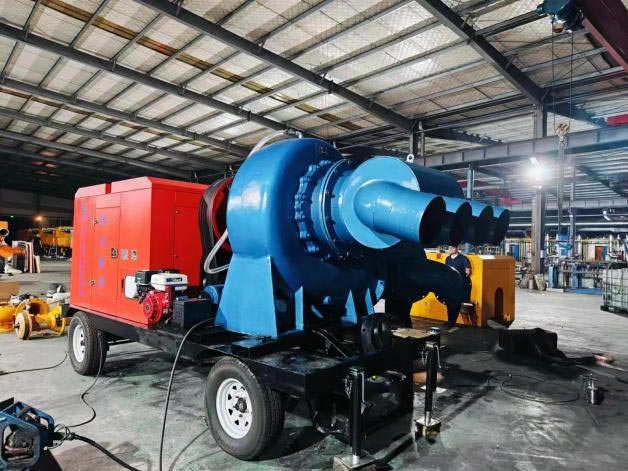

Jednotka vodního čerpadla poháněná dieselovým motorem

Jednotky vodních čerpadel poháněné vznětovým motorem od společnosti China Kecheng nabízejí vyspělé řešení pro jednotky vodních čerpadel, které ji nemají spoléhat na elektrickou síť. Jednotka využívá motory Yuchai, Weichai nebo Cummins a další vysoce kvalitní motory s účinnou vodou čerpadel a inteligentních řídicích systémů, které mohou automaticky upravovat provoz podle skutečných potřeb. Produkt průtok pokrývá 50 až 1000 metrů krychlových za hodinu a výtah může dosáhnout 100 metrů. Podporuje přívěs nebo pevný instalace a PŘIZPŮSOBENÍ se různým scénářům, jako je zemědělské zavlažování, komunální nouzové odvodnění a průmyslový oběh. Na základní komponenty jednotky se vztahuje dvouletá nebo 6 000 hodinová záruka. Je to konstrukčně robustní a snadno se udržuje, takže je praktickou volbou pro přepravu tekutin v oblastech bez rozvodných sítí nebo uvnitř nouzové situace.

Aplikační scénáře (Exkluzivní přizpůsobení pro čerpací jednotky)

1. Scénáře zemědělského zavlažování a výsadby

• Použitelné scénáře: Zavlažování polních plodin (pšenice, rýže), zavlažování hospodářských lesních plodů (sady, čajové zahrady) a kapkové zavlažování pro zásobování vodou v zemědělských zařízeních (skleníky)

• Základní hodnota: Bez závislosti na rozvodných sítích, vhodné pro odlehlé zemědělské půdy a horské sady; Samonasávací čerpadlo model má sací výšku ≥8 m (není třeba čerpat vodu předem), dopravní výšku 10-50 m (pokrývá více terasových pole) a průtok 50-300 m³/h (pokrývající denní potřebu zavlažování stovky mu zemědělské půdy). Diesel výkon má dlouhou výdrž (8-12 hodin plného provozu na palivo), což zabraňuje častému doplňování paliva a přerušování zavlažování.

2. Scénáře odvodnění obcí a protipovodňové ochrany

• Použitelné scénáře: Nouzové odvodnění pro městské záplavy (silnice, podzemní garáže), komunální potrubí bagrování (studny na dešťovou vodu, kanalizační potrubí), bagrování řek (přeprava kalové vody)

• Základní hodnota: Model kalového čerpadla se vyznačuje konstrukcí proti ucpávání (oběžné kolo má nezapletené konstrukce, schopná dopravovat odpadní vodu obsahující nečistoty o velikosti částic ≤50 mm), s dopravní výškou 15-80 m (vhodné pro odvodnění v podzemních garážích a hlubokých základových jámách). Mobilní provedení přívěsu (5-50kW modely vybavené tažným zařízením) umožňuje rychlý přístup k podmáčeným místům. Průtok je 200-800 m³/h (schopný odčerpat 1 000 metrů čtverečních nahromaděné vody za jednu hodinu) a účinnost reakce na mimořádné události je vysoká.

3. Scénáře nouzové záchrany a pomoci při katastrofách

• Použitelné scénáře: Odvodnění povodní (zaplavené vesnice a továrny), nouzové zásobování vodou v období sucha (voda z nádrží/řek do vesnických a městských zásobáren), pomocné zásobování vodou pro požární ochranu (doplňování vody u požárů v odlehlých oblastech)

• Základní hodnota: Voděodolnost IP65 (tělo lze dočasně ponořit do 0,5 m hluboké vody), vhodné pro drsné záplavové prostředí; Spouští se rychle (≤30 sekund), nevyžaduje žádné složité ladění a záchranný personál lze jej ovládat po jednoduchém zaškolení. Některé modely podporují „paralelní provoz se dvěma čerpadly“ (například dvě 50kW jednotky pracující v tandemu na zdvojnásobení průtoku), splňující požadavky na rozsáhlé nouzové záchrany.

4. Scénáře průmyslové cirkulace a chlazení

• Scénáře použití: systém chlazení továrny (obráběcí stroj, cirkulace chladicí kapaliny zařízení), odvodňování dolů (odvod podzemní vody, typ odolný proti výbuchu), doprava kapalin pro chemický podnik (čerpadlo odolné proti korozi do transportní roztok kyseliny a zásady)

• Základní hodnota: průmyslový materiál vodní pumpy (nerezová ocel 304/plast s fluorem, kyselá a alkalická koroze odolnost), vhodné pro chemická, důlní drsná média; Přenosový systém využívá elastickou spojku (nárazník vibrace, prodlužují životnost ložisek), které mohou běžet nepřetržitě po dobu 24 hodin (roční doba provozu ≥5000 hodin); inteligentní řídicí systém podporuje propojení s DCS závodu (automaticky upravuje průtok podle teplota zařízení), úspora energie a snížení spotřeby.5. Zásobování vodou pro venkovské a odlehlé oblasti

• Aplikační scénáře: centralizované zásobování vodou ve vzdálených vesnicích (odběr vody z vodního zdroje do nádrž vesničanů), pitná voda v pasteveckých oblastech (čerpání vody z hlubokých studní do pitných míst hospodářská zvířata), zásobování ostrovní vodou (dodávka čerstvé vody po odsolování)

• Základní hodnota: model samonasávacího čerpadla bez odvádění vody, plechovka přímo z řeky, voda z hluboké studny; hlava: 30-100 metrů (přizpůsobeno horskému terénu, přeprava vody do vysokohorské nádrže);Nízká spotřeba paliva (Spotřeba paliva u modelu 5 kW při plném zatížení ≤ 1,5 l/h), dlouhodobé provozní náklady jsou kontrolovatelné; Malá nástavba (model 5-20 kW velikost ≤2000×1000×1200mm), vhodné pro venkovskou úzkou instalaci.

5. Zásobování vodou pro venkovské a odlehlé oblasti

• Aplikační scénáře: centralizované zásobování vodou ve vzdálených vesnicích (odběr vody z vodního zdroje do nádrž vesničanů), pitná voda v pasteveckých oblastech (čerpání vody z hlubokých studní do pitných míst hospodářská zvířata), zásobování ostrovní vodou (dodávka čerstvé vody po odsolování)

• Základní hodnota: model samonasávacího čerpadla bez odvádění vody, plechovka přímo z řeky, voda z hluboké studny;Head 30-100m (vhodné do horského terénu, voda je dopravována do vysoké nádrže); Nízká spotřeba paliva (plné zatížení spotřeba paliva modelu 5 kW ≤ 1,5 l/h) a ovladatelné dlouhodobé provozní náklady. Kompaktní velikost (rozměry pro 5-20kW modely ≤2000×1000×1200mm), je vhodný pro instalaci v úzkých venkovských oblastech.

Výhody produktu (základní konkurenceschopnost čerpacích jednotek)

Technické parametry (Hlavní výkonové segmenty čerpacích jednotek)

Technické vlastnosti (Exkluzivní design pro čerpací jednotky)

1. Technologie přesného přizpůsobení výkonového čerpadla

• Přizpůsobení motoru: Podle požadavků na průtok a dopravní výšku vodního čerpadla přizpůsobte a přizpůsobte výkon vznětového motoru (například pro vodní čerpadlo o průtoku 50 m³/h a dopravní výšce 20 m odpovídá 10 kW motor), aby se zabránilo „velký kůň táhne malý vozík“ nebo „malý kůň netáhne nic“. Motor přijímá technologie přeplňování turbodmychadlem (pro modely nad 20 kW), které dokáže vyvinout vysoký točivý moment při nízkých otáčkách, aby vyhovovalo velkému zatížení požadavky při spuštění vodního čerpadla (spouštěcí moment je ≥ 1,5 násobek jmenovitého momentu).

• Návrh optimalizace čerpadla:

① Samonasávací čerpadlo: Přijímá strukturu „oběžného kola s dvojitou šroubovicí + separační komora vzduch-voda“, s doba samonasávání ≤60 sekund a sací výška ≥8m. Není nutné žádné ruční napouštění vodou.

② Kalové čerpadlo: Oběžné kolo má konstrukci bez zapletení (lopatky mají otevřenou strukturu), která může projít prostřednictvím odpadních vod obsahujících vlákna a kal. Jeho kapacita proti ucpávání je o 30 % vyšší než u běžné vody čerpadla.

③ Čerpadlo odolné proti korozi: Průtokové komponenty jsou vyrobeny z nerezové oceli 304 (pro běžné korozivní scénáře) nebo fluoroplasty (u silně korozivních scénářů), s odolností vůči kyselinám a zásadám v rozmezí pH 2-12, vhodné pro drsná průmyslová média.

2. Zesílená převodová a ochranná konstrukce

• Převodový systém: Elastické spojky (pro modely pod 20 kW) nebo hydraulické spojky (pro modely nad 50 kW) jsou přijata k tlumení přenosu vibrací mezi motorem a vodním čerpadlem, snížení opotřebení ložisek a účinnost přenosu je ≥95 %. Spojka je vybavena vnějším ochranným krytem (z pozink ocelový plech), aby se zabránilo zranění rotujícími díly a splňuje bezpečnostní normy.

• Ochranný design:

① Ochrana těla: Malé modely (5-20 kW) mají vodotěsný box (IP54), zatímco střední/velké modely modely (20-100kW) používají vodotěsnou konstrukci IP65 (těsnící kroužek je pryž odolný proti oleji a lze jej ponořit např. krátkou dobu).

② Antikorozní úprava: Rám karoserie a kryt vodního čerpadla procházejí trojitým antikorozním procesem „mytí kyselinou a fosfátování → galvanizace → práškové lakování“, s testem odolnosti proti slané mlze ≥ 500 hodin, takže je vhodný pro zemědělské venkovní a komunální vlhké prostředí.

③ Ochrana přívodu vody: Na přívodu vody je instalováno síto filtru z nerezové oceli (o průměru ≤10 mm) aby se zabránilo vniknutí velkých částic nečistot do vodního čerpadla a poškození oběžného kola.

3. Inteligentní řídicí systém (exkluzivně pro KCPLC-04)

• Základní funkce:

① Monitorování parametrů kapaliny: Zobrazení průtoku v reálném čase (přes průtokoměr turbíny) a dopravní výšky (přes tlak senzor). Automatický alarm při překročení rozsahu (jako je indikace zablokování filtračního síta, když je průtok příliš vysoký nízká).

② Bezpečnostní ochrana: Při provozu bez vody (detekováno snímačem hladiny kapaliny), stroj ano automaticky se vypne do 3 sekund (pro ochranu mechanické ucpávky vodního čerpadla a zabránění broušení za sucha poškození). Když má motor vysokou teplotu vody a nízký tlak oleje, automaticky sníží zatížení a vypnout.

③ Vzdálená správa: Podporuje sítě 4G/WiFi. Uživatelé mohou sledovat provozní parametry (průtok, spotřebu paliva, poruchy) prostřednictvím aplikace „Kecheng Electric Power“ a dálkového spuštění a zastavení (vhodné pro bezobslužnou venkovskou vodu scénáře dodávek).

④ Adaptivní regulace: Podle nastaveného průtoku/cílové výšky automaticky upravuje otáčky motoru (např. například, když je třeba snížit průtok, automaticky se zpomalí, aby se ušetřilo palivo).

4. Mobilní a pohodlný design nasazení

• Mobilita: Modely 5-50kW mohou být volitelně vybaveny konstrukcí přívěsu (s tažným hákem, opěrnými nohami, a brzdový systém), s maximální cestovní rychlostí ≤ 60 km/h. Mohou být taženy pickupy nebo lehkými nákladními vozy pro rychlé přemístění (jako je zemědělské zavlažování na převedení půdy, komunální odvodnění na místo). Velký modely (50-100kW) mohou být volitelně vybaveny pevnou základnou (s otvory pro kotevní šrouby), vhodné pro dlouhodobé průmyslová instalace.

• Rychlé nasazení: Vstup a výstup vody jsou vybaveny rychlospojkami (DN50-DN200, vhodné pro vodu potrubí různých průměrů) a připojení vodovodního potrubí může být dokončeno do 10 minut. Žádný komplex je nutná instalace. Po příjezdu na místo stačí doplnit palivo a zkontrolovat motorový olej a lze nastartovat a provozován. Je vhodný pro nouzové záchranné scénáře.

5. Spotřeba paliva a optimalizace dojezdu

• Řízení spotřeby paliva: Motor využívá technologii vysokotlakého vstřikování paliva Common Rail (vstřikování tlak ≥1600 bar), zajišťující úplné spalování. Spotřeba paliva při plném zatížení je pouhých 250 g/(kW · h), úspora paliva o 10 % více než u běžných dieselových vodních čerpadel. Při částečném zatížení (30%-50%) je spotřeba paliva nižší dále snížena (např. u 10kW modelu je spotřeba paliva při polovičním zatížení ≤1,2 l/h).

• Konstrukce s výdrží baterie: Vybavena palivovou nádrží o objemu 50-500 l (50 l pro 5kW modely a 500 l pro 100kW modely), může pracovat nepřetržitě při plném zatížení po dobu 8-20 hodin. Podporuje externí velkokapacitní palivové nádrže (připojené přes rychlospojky) pro dosažení neomezené výdrže (vhodné pro 24hodinový nepřetržitý provoz v průmyslovém nastavení).

Způsob použití (výhradní provoz pro čerpací jednotky)

1. Kontrola před spuštěním (se zaměřením na kapalinový a energetický systém)

2. Provoz spouštění (rozdělený na manuální/automatický režim)

(1) Manuální režim (konvenční scénáře

1. Příprava: otevřete palivový ventil, přepněte ovladač do "ručního" režimu a ověřte, že je výstupní ventil otevřít (aby nedošlo k přetlaku čerpadla);

2. Nastartujte motor: stiskněte tlačítko "předehřátí" (předehřejte prostředí s nízkou teplotou po dobu 30-60 sekund) a poté stiskněte tlačítko "Start". Po nastartování motoru sledujte otáčkoměr (postupně stoupajte na 1500 ot/min) a tlakoměr oleje (≥0,3MPa);

3. Spusťte vodní čerpadlo: po ustálení motoru pomalu otevřete sací ventil (samonasávací čerpadlo nepotřebuje tento krok), sledujte displej průtoku/hlavy regulátoru (postupně dosáhněte nastavené hodnoty), pokud je průtok příliš nízký, zkontrolujte zda není ucpaný vstupní filtr;

4. Nastavení zátěže: Upravte otáčky motoru podle potřeby (pomocí tlačítka "zrychlení/zpomalení" na ovladač), dokud průtok/výtlak nesplňuje požadavky na použití (jako je 50 m³/h pro zemědělské zavlažování, upravte rychlost na odpovídající hodnotu).

(2) Automatický režim (bezobslužný scénář)

1. Nastavení parametru: nastavte cílový průtok/výšku na ovladači (např. venkovské zásobování vodou nastavený průtok 100 m³/h), prahová hodnota bezvodé ochrany (např. hladina kapaliny je nižší než 0,5 m, automatické vypnutí);

2. Přepínač režimu: přepněte regulátor do "automatického" režimu a systém automaticky sleduje hladinu kapaliny (vstup) a průtok/hlava;

3. Automatický provoz: když hladina kapaliny dosáhne standardu, motor se automaticky spustí, vstup ventil se otevře a rychlost se nastaví na cílové parametry; když je hladina kapaliny příliš nízká nebo překročí limit, stroj se automaticky zastaví a vydá alarm (APP push notifikace).

3. Monitorování provozu (se zaměřením na parametry kapaliny a výkonu)

• Monitorování v reálném čase: zaznamenávejte jednou za 30 minut: průtok (ať už v nastaveném rozsahu ±10 %), výška (žádné abnormální kolísání), teplota vody v motoru (≤95℃), tlak oleje (≥0,2MPa), hladina topného oleje (zabránění nedostatku oleje vypnutí);

• Zpracování výjimek:

① Pokles průtoku: zastavte a zkontrolujte vodní filtr (čištění nečistot), netěsnost sacího potrubí (samonasávací čerpadlo);

② Nadměrná výška: Zkontrolujte, zda není výstupní potrubí ucpané a zda je výstupní ventil zcela otevřený.

③ abnormální zvuk vodního čerpadla: zastavte, abyste zkontrolovali, zda je oběžné kolo zaseknuté (zda není cizí těleso), zda je ložisko opotřebované (ložisko vyměňte);• Nouzové vypnutí: Když se spustí alarm „vysoká voda v motoru teplota", "nízký tlak oleje" a "žádný provoz vody", regulátor se automaticky vypne a restartovat po odstranění problémů.

4. Vypnutí (aby se zabránilo vodním rázům a poškození součástí)

1. Nastavení vypouštění: nejprve snižte otáčky motoru (průtok na 0) a poté zavřete ventil přívodu vody (do vyhnout se zpětnému toku vody);

2. Zavřete vodní čerpadlo: stiskněte tlačítko "stop" na ovladači a po zastavení motoru zavřete vodu vypouštěcí ventil (aby se zabránilo zpětnému toku vodovodního potrubí a poškození vodního čerpadla);

3. Čištění potrubí: pokud se přepravuje odpadní voda obsahující nečistoty (jako je komunální kanalizace), otevřete čerpadlo vypouštěcí otvor po odstavení pro vypuštění zbytkové odpadní vody a nečistot (zabránění korozi oběžného kola);

4. Bezpečný konec: zavřete palivový ventil (dlouhodobá odstávka), ukliďte prach z karoserie, nečistoty filtru, zaznamenejte provozní údaje (průtok, spotřeba paliva, doba provozu).

Bezpečnost a ochrana (exkluzivní specifikace pro čerpací jednotky)

1. Bezpečnost instalace (vhodné pro scénáře přepravy tekutin)

• Výběr a rozvržení webu:

① Místo instalace by mělo být daleko od otevřeného ohně (≥10 metrů), hořlavých a výbušných předmětů (≥15 metrů) a přívod vody by měl být blízko zdroje vody (zkraťte délku přívodního potrubí vody na snížit odpor).

② Pro venkovní instalaci by měl být postaven kryt proti dešti (model IP54), aby se zabránilo přímé erozi silným deštěm. nouzová záchrana, vyhněte se ponoření jednotky do vody hlouběji, než je úroveň ochrany (model IP65 ≤0,5 m);

③ Uspořádání potrubí: přívodní potrubí by mělo být co nejkratší a rovné (snižte otáčení a zabraňte úniku vzduchu), a výstupní potrubí by mělo být instalováno se zpětným ventilem (aby se zabránilo zpětnému toku vody po vypnutí).

• Elektrická bezpečnost:

① Odpor uzemnění jednotky ≤4Ω (pozinkované ploché ocelové uzemnění, hloubka ≥2 metry), svorka elektrického vedení s vodotěsný kryt (aby se zabránilo zkratu vody);

② Elektrické součásti, jako jsou ovladače a senzory, by se měly vyhýbat přímému kontaktu s vodou (kromě IP65 modely) a měly by být použity vodotěsné kabely (kabely RVVY).

③ Nevýbušný model (pro těžbu) musí odpovídat normě GB 3836.1. Elektrické komponenty musí být třídy Ex dⅡB T4, aby se zabránilo jiskrám při vznícení hořlavých a výbušných plynů.

• Mechanická bezpečnost:

① Rotující části (spojka, ventilátor) musí být vybaveny ochranným krytem (pevně upevněným, bez uvolnění) a během provozu je zakázáno rozebírat;

② Rychlospojky na vstupu a výstupu vody musí být uzamčeny (aby se zabránilo jejich vypadnutí při tlak je příliš vysoký a dochází ke zranění osob rozstřikem vody).

③ Obsluha musí nosit protiskluzovou obuv a nepromokavé rukavice (aby se zabránilo kontaktu s odpadními vodami a uklouznutí) a dávejte pozor, abyste se nezranili při přemísťování vodovodního potrubí.

2. Provozní bezpečnost (vyhýbání se kapalinovým a mechanickým rizikům)

• Personální požadavky:

① Operátoři musí absolvovat specializované školení od Kecheng, být obeznámeni se strukturou čerpací jednotky (jako např. samonasávací čerpadlo čerpání vody a čerpadlo odpadních vod proti ucpání) a projít hodnocením před zahájením jejich příspěvky.

② Nelicencovaný personál a ti, kteří pili alkohol, mají zakázáno provozovat. Děti jsou také zakázány přiblížit se k běžícím jednotkám.

③Při nouzových záchranných operacích musí spolupracovat dvě osoby (jedna osoba obsluhuje a druhá pozoruje okolní prostředí, aby se předešlo nehodám).

• Provozní kontraindikace:

① Je přísně zakázáno, aby vodní čerpadlo fungovalo bez vody (i na krátkou dobu poškodit mechanickou ucpávku a způsobit netěsnost).

② Je přísně zakázáno rozebírat přívodní/odtokové vodní potrubí během provozu (nadměrný tlak může způsobit zranění postřikem vodou).

③ Je zakázáno dopravovat média, která přesahují rozsah vhodný pro vodní čerpadlo (např vodní čerpadlo dopravuje roztoky kyselin nebo zásad, je nutné použít model odolný proti korozi).

④ Provoz s přetížením je přísně zakázán (při průtoku/výtlaku překračujícím jmenovitou hodnotu o 120 %, aby se zabránilo poškození motoru a vodního čerpadla v důsledku přetížení).

• Nouzová reakce:

① Prasknutí vodního potrubí: okamžitě zastavte stroj, zavřete vstupní/výstupní ventil, vyměňte vodní potrubí/konektor, zabránit plýtvání vodními zdroji;

② Únik vodního čerpadla: zastavte a zkontrolujte mechanické těsnění (potřeba vyměnit opotřebení), těsnicí kroužek pláště (potřeba stárnutí je třeba vyměnit), nejezděte s únikem;

③ Nehoda požáru: okamžitě zastavte stroj, zavřete palivový ventil a uhaste oheň suchým práškovým ohněm hasicí přístroj (k hašení požáru paliva není povolena žádná voda) a evakuujte okolní lidi.

3. Udržujte bezpečnost (chraňte základní součásti čerpadla)

• Přípravy před údržbou:

① Odpojte napájení generátoru (vypněte spínač regulátoru), zavřete palivový ventil a zavěste výstražný nápis „Probíhá údržba, nespouštějte“.;

② Vypusťte zbytkovou kapalinu v čerpadle (otevřete drenážní otvor), pokud je třeba použít přepravu korozivních médií voda k mytí vnitřku čerpadla (aby se zabránilo zbytkové korozi);

③ Připravte si nástroje pro údržbu (vodotěsný klíč, těsnění, mazací olej), ochranné pomůcky (vodotěsné rukavice, brýle).

• Specifikace údržby:

① Údržba čerpadla:

◦ Čištění oběžného kola: sejměte plášť čerpadla, očistěte nečistoty z oběžného kola (použijte měkký kartáč, aby nedošlo k poškrábání lopatka), zkontrolujte opotřebení oběžného kola (opotřebení přesahující 1 mm je třeba vyměnit);

◦ Výměna mechanické ucpávky: Odstraňte stará těsnění, aplikujte vodotěsný tmel a nainstalujte nová těsnění (zajistěte správné nasazení a ne únik);

◦ Mazání ložisek: naplňte lithiovým mazivem (model 3#), množství oleje je 1/2-2/3 dutiny ložiska (do vyhnout se nadměrnému teplu);

② Údržba motoru: Vyměňte motorový olej, olejový filtr a vzduchový filtr v souladu s konvenčními předpisy postupy pro dieselové motory a zkontrolujte napnutí řemene (deformace lisu ≤15 mm).

③ Elektrická údržba: Vyčistěte prach na ovladači a senzorech (pomocí stlačeného vzduchu), zkontrolujte terminál bloky (bez uvolnění nebo oxidace, oxidace písku brusným papírem) a otestujte ochranu proti vodě a závadu funkce alarmu.

• Profesionální údržba

① Kalibrace výkonu čerpadla (jednou za 6 měsíců): Poprodejní technici společnosti Kecheng testují průtok/výtlak, upravte vůli oběžného kola a otáčky motoru, abyste zajistili shodu.

② Kontrola průtokových součástí čerpadel odolných proti korozi (jednou za tři měsíce): Zkontrolujte korozi nebo praskliny v nerezových/fluoroplastových součástech a poškozené díly včas vyměňte způsobem.

Tabulka cyklů údržby (exkluzivní pro čerpací jednotky)
