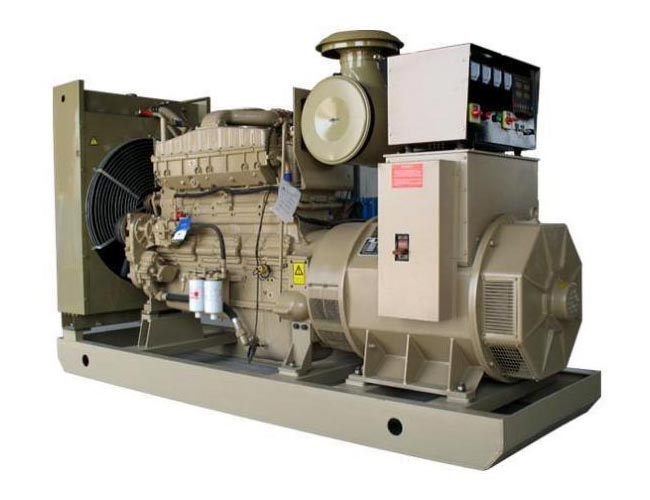

Inženýrské záložní napájecí zdroje Diesel Generátor soupravy

Praktickou volbou pro záložní napájení jsou dieselagregáty inženýrského záložního zdroje od společnosti Kecheng z Číny zařízení generace. Jednotka se může rychle spustit do 15 sekund po výpadku síťového napájení a vyhovět naléhavé situaci požadavek na nepřetržité napájení na staveništi. Jeho design plně zohledňuje složitost technické prostředí, schopné odolat trojnásobku okamžitého nárazového zatížení a vyznačuje se vynikajícími vlastnostmi prachotěsný a vodotěsný, takže je vhodný pro venkovní pracovní podmínky. Výrobek přísně dodržuje podle národních norem bezpečnosti elektrické energie. Na základní komponenty se vztahuje záruka až 2 roky a čím větší výkon, tím delší záruka. Ať už se jedná o komunální výstavbu, infrastrukturní projekty, výstavba průmyslového parku nebo nouzové opravy, tato jednotka může poskytnout stabilní a spolehlivou dočasnou podporu napájení, efektivně zajistit průběh projektu a bezpečnost používání elektřiny.

Sady pokrývají tři výkonové rozsahy: malý (20-100KW), střední (100-500KW) a velký (500-1500KW):

Scénáře aplikací (Adaptace vyhrazená pro inženýrské zálohy)

1. Malé komunální a údržbové projekty (20-100KW)

• Použitelné scénáře: Nouzové opravy městských pouličních lamp (dočasné osvětlení/údržbové zařízení), rekonstrukce komunitních potrubních sítí (napájení vodních čerpadel/řezacích strojů), údržba malých silnice (dočasná záloha pro silniční válce/finišery)

• Základní hodnota: Konstrukce namontovaná na přívěsu (20–50 kW, hmotnost ≤ 2000 kg, tažena pickupy), uvedení do provozu do 30 minuty příjezdu; Odolnost proti prachu a vodě IP54, vhodné pro prašná/dešťová prostředí ve stavebnictví; to může vydržet 8 až 12 hodin na plnou nádrž, čímž splňuje potřeby každodenní údržby bez nutnosti časté údržby tankování.

2. Středně velké infrastrukturní projekty (100–500 kW)

• Použitelné scénáře: Výstavba dálnic (míchací zařízení/zařízení na lití skříňových nosníků), výstavba městského metra (pomocný zdroj energie pro štítové stroje/tunelová ventilace), projekty zásobování venkovskými vodami (čerpací stanice záložní/tlakové zkušební zařízení potrubí)

• Hodnota jádra: Odolá 2,5násobku rozběhového proudu (kompatibilní s motory míchačky a pomocným zařízením štítových strojů), aby se zabránilo zastavení spouštění; Zpevněte antivibrační strukturu (rám karoserie je zesílené na 8 mm), aby se přizpůsobily hrbolaté dopravě na stavbách infrastruktury. Podporuje „více jednotek paralelní připojení“ (jako jsou dvě 200KW jednotky pracující v tandemu), aby se uspokojil požadavek na rozšíření zátěže.

3. Rozsáhlé inženýrské a klíčové projekty (500-1500KW)

• Použitelné scénáře: Výstavba mostů přes řeku (napájení pro věžové jeřáby a montáž mostů strojů), výstavba průmyslového parku (uvedení továrního zařízení/dočasných výrobních linek), voda projekty ochranářských center (záloha pro vratové kladkostroje a monitorovací zařízení)

• Základní hodnota: Vysokonapěťový model (6kV) je přímo připojen k vysokonapěťové elektrické síti projektu a je kompatibilní s vysokonapěťovými zařízeními, jako jsou věžové jeřáby a stroje na stavbu mostů. Modulární integrace (včetně palivové nádrže/ATS/rozvaděče) zkracuje dobu instalace na místě na 4 hodiny. Nevýbušné model (Ex dⅡB T4) je vhodný pro hořlavé a výbušné scénáře, jako je ochrana vody a chemické průmyslové parky a je bezpečný a vyhovující.

4. Scénáře technických nouzových oprav (úplný výkonový segment)

• Použitelné scénáře: oprava silnice po katastrofě (napájení rypadel/nakladačů), oprava prasklého potrubí (záloha pro vodní čerpadla/svařovací zařízení), záchrana při strojírenské nehodě (nouzové osvětlení/záchranné zařízení)

• Základní hodnota: Rychlé spuštění (≤15 sekund), napájení po příjezdu pro nouzové opravy, zamezení zpoždění zlatá doba opravy; Vodotěsný model IP65 (velký typ) může být na krátkou dobu ponořen (v hloubce vody 0,5 m), takže je vhodný pro prostředí s opravami povodní. K dispozici jsou modely s výkonem od 20 do 500 kW možnost „integrace mobilního majáku“, která může splnit požadavky na napájení i osvětlení současně.

5. Dočasné inženýrství na místě a v terénu (50–300 kW)

• Použitelné scénáře: Polní průzkumné tábory (domácí elektřina/průzkumné vybavení), obrana hranic inženýrské stavby (napájení pro základny/stavební zařízení), ostrovní infrastruktura (přístaviště výstavba/záloha odsolování mořské vody)

• Základní hodnota: Může začít při nízké teplotě -30 ℃ (volitelně duální předehřívání „motorový olej + chladicí kapalina“), vhodné pro venkovní prostředí s nízkou teplotou; Spotřeba paliva je pouhých 200 g/(kW · h) (pro středně velké modely) a dlouhodobé provozní náklady na místě jsou kontrolovatelné. Prachotěsné provedení (s vysoce účinným prachem filtrační síto na vstupu vzduchu), aby písek a prach ve volné přírodě nepoškodily motor.

Výhody produktu (základní konkurenceschopnost pro technické zálohování)

Technické parametry (Plný výkonový rozsah: 20-1500KW)

Technické vlastnosti (Specializovaný design pro technické zálohování)

1. Technické přizpůsobení výkonu a zátěže

• Vylepšený motor:

① Malé modely (20-100KW): Yuchai YC4F používá „tlustou vložku válce + pístní kroužek odolný proti opotřebení“, což je vhodné pro časté startování a zastavování ve strojírenství (ne více než 10 startů za den).

② Modely střední velikosti (100–500 kW): Cummins QSL s turbodmychadlem s variabilní geometrií, točivý moment při nízkých otáčkách zvýšený o 30%, vhodné pro rozběh motoru v mísírnách;

③ Velké modely (500–1500 kW): Weichai WP12 využívá „blok válců z litiny s vermikulárním grafitem“ s pevnost v tahu ≥550MPa, schopná odolat nárazovému proudu zařízení pro velké zatížení, jako je věž jeřáby.

• Optimalizace generátoru:

① Nízkonapěťové modely (20-500KW): Bezkomutátorový generátor s vlastním buzením se „silným budicím zařízením“, napětí doba ustavení ≤0,3 sekundy, silná odolnost proti nárazu zatížení;

② Vysokonapěťové modely (500-1500KW): Generátor 6kV má izolační třídu H (s teplotní odolností 180 ℃) a odolnost proti zkratu ≥ 2 sekundy, splňující normy spotřeby energie pro vysoké napětí zařízení ve strojírenství.

2. Ochranné konstrukce pro drsná prostředí

• Prachotěsné a voděodolné provedení

① Malé/středně velké modely: Tělo využívá „dvouvrstvé těsnění + 50-mesh vysoce účinné prachové filtrační síto“, a přívod vzduchu je vybaven cyklónovým zařízením pro odstraňování prachu (účinnost filtrace prachu ≥95 %). Krytí IP54 odolá šplouchání inženýrského deště.

② Velké modely: Krytí IP65 (celý stroj je utěsněn a na něm jsou použity gumové proužky odolné proti oleji klouby). Všechny elektrické součásti modelu odolného proti výbuchu jsou třídy Ex dⅡB T4. Utěsněné proti výbuchu spojky se používají pro kabelová rozhraní, vhodná pro chemické a důlní inženýrství.

• Antivibrační a antikorozní:

① Odolnost proti vibracím: Rám karoserie středních a velkých modelů je svařen manganovou ocelí 16Mn (tloušťka 8-12 mm) a klíčové komponenty (generátor/vodní čerpadlo) jsou spojeny elastickými spojkami s vibrací přenosová rychlost ≤8 %, přizpůsobení se otřesům strojírenské dopravy.

② Antikorozní: Povrch těla stroje prochází trojitým ošetřením „kyselým mytím a fosfátováním + galvanizace + práškové lakování“ (test odolnosti proti solnému postřiku ≥1000 hodin), který je vhodný pro vysokou vlhkost a prostředí s vysokým obsahem soli v oblasti ochrany vod a pobřežních projektů.

3. Inženýrské nasazení a provoz

• Přenosné nasazení

① Malý model (20-100KW): Přívěs namontovaný s mechanickými podpěrnými nohami (roztažení jedním tlačítkem, nastavitelná podpěra výška), minimální poloměr otáčení ≤5 metrů, vhodné pro venkovské inženýrské komunikace.

② Velké modely (500-1500KW): Modulární konstrukce (motor/generátor/palivová nádrž rozdělená do bloků), hmotnost jednoho modulu ≤5000kg, lze smontovat na staveništi pomocí vysokozdvižného vozíku, doba instalace ≤4 hodiny.

• Snadná obsluha:

①Řídicí jednotka je vybavena „režimem inženýrství“ (zjednodušené rozhraní, které zobrazuje pouze základní parametry jako je napětí, proud a teplota vody), což umožňuje stavebnímu personálu provozovat jej po jedné hodině školení.

② Velké modely jsou vybaveny "dálkovým ovládáním" (10metrový prodlužovací kabel), který lze na dálku spustit a zastavena z provozní místnosti, aby se zabránilo vlivu hluku/prachu na místě.

4. Inteligentní inženýrské monitorování a ochrana

• Monitorování zátěže: Regulátor monitoruje proud zátěže v reálném čase. Když zatížení překročí 120 % jmenovitého zatížení (u středních a velkých modelů), automaticky snižuje zatížení, aby nedošlo k poškození motoru přetížením. Podporuje "omezení startovacího proudu" (nastavení 2-3násobku prahu rozběhu), vhodné pro technické zatížení motoru.

• Ochrana proti poruchám:

① Základní ochrana: Všechny modely jsou standardně vybaveny „vysokou teplotou vody (vypnutí při ≥95℃), nízkým obsahem oleje tlak (vypnutí při ≤0,2MPa), přetížení (vypnutí na 30 sekund při 120% zatížení), podpětí/přepětí (vypnutí při ±15 % napětí)“.

② Technická ochrana: U středně velkých a velkých modelů jsou k dispozici nové funkce, jako je „ucpání prachového filtru alarm (rozdíl tlaku ≥5 kPa), alarm překročení limitu vibrací (zrychlení ≥5 g) a alarm nízké hladiny paliva (≤10 % kapacita)“ byly přidány, aby poskytovaly včasné varování před chybami v technických scénářích.

• Záznam dat: Velké modely podporují „ukládání technických protokolů“ (zaznamenává počet startů, křivky zatížení, a chybové kódy). Data lze exportovat během akceptace projektu pro sledování spolehlivosti napájení.

Výběr výkonu (přesné párování pro inženýrské scénáře)

1.Základ pro výběr jádra

2. Doporučení výkonu pro typické scénáře

Způsob použití (provoz na místě ve strojírenství)

1. Kontrola před spuštěním (klíčové body pro technické scénáře)

2. Operace spouštění (priorita technické nouzové situace)

(1) Malý model (20-100 kW, ruční start)

1. Příprava na místě: Zaparkujte přívěs na rovném povrchu, vytáhněte podpěrné nohy (s úrovní těla) a připojte zátěžové vedení (zajistěte, aby nedošlo ke zkratu).

2. Proces spouštění: Otevřete palivový ventil → Regulátor „Manuální“ režim → Stiskněte tlačítko „Předehřívání“ v prostředí s nízkou teplotou (30-60 sekund) → Stiskněte tlačítko "Start" → Sledujte rychlost otáčení (1500r/min±50r/min) a napětí (380V±5%).

3. Provoz načítání: Po stabilizaci parametrů po dobu 3 minut postupně zavírejte spínač zátěže (nejprve přidejte osvětlení/malé zatížení, pak zvyšte zatížení motoru), abyste se vyhnuli nadměrnému zatížení najednou.

(2) Velké modely (500-1500KW, manuální/dálkové)

1. Příprava pro vysoké napětí: Ujistěte se, že je "uzemňovací spínač" vysokonapěťového rozvaděče rozpojený → "odpojovač" je zavřený → proveďte test napětí, abyste potvrdili, že není elektřina (vysokonapěťový tester).

2. Proces spouštění: Hydraulické spouštění → Otáčky motoru se zvýší na 1500 ot/min → Zkontrolujte tlak oleje (≥0,3 MPa) a vody teplota → Zavřete vysokonapěťový jistič → Zatížení ve stupních "20%→50%→80%→100%" (s 5minutovým intervalem mezi jednotlivými stupni, vhodné pro velké strojní zatížení).

3. Dálkové monitorování: Zkontrolujte hodnoty zátěžového proudu a vibrací prostřednictvím rozšířeného ovládacího boxu nebo APP nepřekračují normy.

3. Monitorování provozu a vypínání (technická bezpečnost na prvním místě)

• Monitorování v reálném čase: Zaznamenávejte každých 30 minut: napětí (380V±5%/6kV±5%), proud (≤ jmenovitý proud), voda teplota (≤95℃), tlak oleje (≥0,2MPa), tlakový rozdíl prachového filtru (≤5kPa); Při inženýrské zátěži velmi kolísá, zkraťte interval záznamu na 15 minut.

• Zpracování výjimek:

① Zablokování síta prachového filtru: Za účelem čištění nebo výměny síta prachového filtru vypněte stroj (2-3 kusy by měly být připraveny na místě jako zálohy).

② Přetížení: Okamžitě vyjměte nepodstatné zařízení a zkontrolujte napájecí vedení (zda nejsou zkraty);

③ Nadměrné vibrace: Zastavte stroj a seřiďte podpěrné nohy (ujistěte se, že je tělo stroje ve vodorovné poloze) a zkontrolujte, zda spojka je uvolněná.

• Proces vypnutí:

① Vykládání: Odpojte všechny spínače zátěže a snižte zátěž naprázdno.

② Chlazení: Nechte motor běžet naprázdno po dobu 5 až 10 minut (k ochlazení motoru/turbodmychadla);

③ Vypnutí: Stiskněte tlačítko "Stop" → Zavřete palivový ventil (pro dlouhodobé odstavení) → U vysokonapěťových modelů zavřete "zemní spínač" pro vybití.

④ Dokončení projektu: Vyčistěte síto prachového filtru, zkontrolujte, zda na těle stroje nejsou nějaké nárazy (místo projektu je náchylné ke kolizím) a zaznamenejte provozní protokol.

Bezpečnost a ochrana (specifikace místa strojírenství)

1. Bezpečnost instalace (výhradně pro inženýrská pracoviště)

• Výběr a uspořádání místa:

① Instalujte ve směru proti větru v oblasti konstrukce (aby se zabránilo foukání prachu směrem k jednotce), pryč od otevřeného ohně (≥15 metrů) a hořlavých a výbušných materiálů (≥20 metrů). Vzdálenost mezi vysokým tlakem modely a oblast činnosti stavebního personálu by měly být ≥3 metry a bezpečnostní plot (výška ≥1,2 metru) by měl být zřízen.

② Nosnost země by neměla být menší než 1,5násobek hmotnosti jednotky (např. Jednotka 6000 kg, neměla by být nižší než 9000 kg/㎡). Dočasné místo projektu by mělo být vydlážděno drtí kameny a ocelové desky (aby se zabránilo sesedání) a ocelové desky by měly být umístěny pod podpěrné nohy (s an plocha nejméně 0,5 ㎡/noha).

③ Pokládání vysokonapěťových kabelů: Protáhněte pozinkované ocelové trubky (tloušťka stěny ≥5 mm), uložené v hloubce ≥0,7 metrů (aby nedošlo k jejich rozdrcení technickými vozidly) a značení kabelů by mělo být jasné (k odlišení od jiné inženýrské linky).

• Elektrická bezpečnost:

① Zemnící systém: Zemnící odpor nízkonapěťových modelů je ≤4Ω a vysokonapěťových modelů ≤10Ω. Zemnící elektroda používá galvanizovanou Úhlovou ocel ∠50×50×5 (délka ≥2,5 metru), která je spolehlivě připojena k zemnící mřížka projektu.

② Zapojení zátěže: Pro dočasné použití se používají odolné kabely YCW s pryžovým pláštěm (odolné proti oleji/opotřebení). inženýrské obvody. Svorkovnice by měly být pevně přitlačeny měděnými oky (aby se zabránilo uvolnění v důsledku vibrace). Pro zátěž motoru by měl být připojen nulový vodič (ochranná nula).

③ Vysokonapěťový provoz: Pro 6kV modely, vysokonapěťové izolační nástroje (izolační rukavice/holínky, detektor napětí, s výdržným napětím 10 kV). Během provozu by měly spolupracovat dvě osoby (jedna osoba obsluhující a jedna osoba dohlížející) a vyplňte „Provozní lístek vysokého napětí“.

• Požární ochrana a reakce na mimořádné události

① Oblast instalace je vybavena 2 8kg suchými práškovými hasicími přístroji ABC (ne více než 5 metrů od jednotka) a 1 požární pískoviště (o objemu minimálně 2 metry krychlové). Hořlavé materiály (jako je nafta bubny a dřevo) je zakázáno hromadit kolem jednotky na staveništi.

② Zveřejněte varovné nápisy, jako je „Záložní zdroj napájení, neobsluhující personál se nesmí přibližovat“ a "High Voltage Danger" a v noci zavěste výstražná světla (blikající červeně).

③ Vypracujte nouzové plány pro výpadky napájení v projektu (jako je přepnutí záložního napájení v případě poruchy jednotky), a organizovat stavební personál, aby každé čtvrtletí prováděl cvičení.

2. Provozní bezpečnost (specifikace strojírenského personálu)

• Personální požadavky:

①Operátoři musí být držiteli „Osvědčení elektrikáře pro nízké napětí“ (pro malé modely) nebo „Osvědčení elektrikáře vysokého napětí“ Certifikát“ (pro velké vysokonapěťové modely) a absolvovat specializované školení (včetně obsluhy zařízení a detekce chyb) posouzení provedené společností Kecheng Engineering.

② Při práci na staveništi používejte ochranné přilby, protiskluzovou obuv a pracovní oděv. Pro vysoké napětí operace, noste navíc izolační rukavice/holínky. Je přísně zakázáno provozovat po požití alkoholu popř při únavě.

③ Když je jednotka v provozu, nepřibližujte se k rotujícím dílům (ventilátory, spojky) a neotevírejte prachový filtr obrazovka/panel těla (aby se zabránilo vdechování prachu a popáleninám při vysoké teplotě).

• Provozní kontraindikace:

① Nezatěžujte, když jednotka není stabilní (jako je okamžité připojení k plné zátěži po spuštění). Načíst postupně (20%→50%→100%).

② Je přísně zakázáno kolidovat s jednotkou s technickými vozidly (jako jsou bagry a nakladače). Při přemisťování jednotky musí být stroj nejprve zastaven a opěrné nohy zasunuty.

③ Je přísně zakázáno provozovat vysokonapěťové modely během bouřky. Napájecí zdroj musí být odpojeno a uzemněno pro vybití, aby se zabránilo úderu blesku.

④ Nepokračujte v provozu, když je prachový filtr ucpaný (mohlo by dojít k přehřátí motoru a vytažení válec). Mělo by se včas vyčistit.

• Nouzová reakce:

① Požár motoru: Okamžitě zastavte stroj → Zavřete palivový ventil → K uhašení použijte práškový hasicí přístroj požár (nepoužívejte vodu k hašení požáru paliva) → Evakuujte okolní lidi.

② Únik vysokého napětí: Odpojte horní napájecí zdroj → Noste izolační vybavení → Izolujte poruchu bodujte izolační tyčí → Zkontrolujte kabel/svorkovnici (zda není poškozená nebo uzemněná);

③ Výpadek proudu pro projekt: Pokud se jednotka nespustí, okamžitě přepněte na záložní zdroj projektu (jako je jiná jednotka) a zkontrolujte, zda nejsou závady (baterie, palivo, startovací systém), aby nedošlo k ovlivnění konstrukce.

3. Udržujte bezpečnost (údržba inženýrských projektů na místě)

• Přípravy před údržbou:

① Odpojte napájení jednotky (odpojte hlavní vypínač nízkého napětí a jistič a uzemnění pro vysoké napětí), zavřete palivový ventil, zavěste varovný štítek „Probíhá údržba, nestartujte“ a upozorněte staveniště k zavěšení příslušných břemen.

② Odstraňte nečistoty kolem jednotky (technický prach, drcené kameny), postavte dočasnou ochrannou kůlnu (v případě deště) a připravit nářadí pro údržbu (klíče, prachové filtry, motorový olej, náhradní díly);

③ Před údržbou velkých modelů by se měl uvolnit tlak chladicího systému (otevřením odvzdušňovacího ventilu) aby horká voda nestříkala a nezranila lidi.

• Údržba:

① Denní údržba: Denně čistěte sítko prachového filtru (vyfoukejte stlačený vzduch o tlaku 0,2 MPa zevnitř ven), zkontrolujte hladinu motorového oleje/paliva a utáhněte svorkovnice (které jsou náchylné k uvolnění v důsledku techniky vibrace).

② Pravidelná údržba: Vyměňte motorový olej/olejový filtr (použijte technický motorový olej 15W-40) každých 500 hodin, vyměňte vzduchový filtr/palivový filtr každých 1000 hodin a zkontrolujte vůli ventilů motoru a generátor ložiska každých 2000 hodin.

③ Specializovaná údržba pro techniku: Po dešti zkontrolujte těsnění těla motoru (zda nedochází k prosakování vody). Zvýšit četnost čištění síta prachového filtru během prašného počasí. Pokud má být motor vypnutý na delší dobu po dobu (≥1 měsíc), vypusťte palivo/chladicí kapalinu a naneste antikorozní olej (na blok motoru).

• Testování po údržbě:

Po dokončení údržby je třeba jednotku spustit (běžet naprázdno po dobu 30 minut), zkontrolujte, zda je parametry (napětí, proud, teplota vody, tlak oleje) jsou v normě, vyzkoušejte funkci spínání zátěže (např přepínání ATS) a před připojením zátěže zajistěte spolehlivé napájení projektu.

Periodická tabulka údržby a servisu (výhradně pro technické zálohování)
